SPI通信协议

在ESP32-C3上使用SPI连接外设芯片时，需按照以下步骤操作，并调用ESP-IDF的核心函数：

​1. 配置SPI总线参数

首先定义并初始化SPI总线配置结构体：

#include "driver/spi_master.h"

// 定义SPI引脚（根据实际连接调整）
#define MOSI_PIN 7
#define MISO_PIN 2
#define CLK_PIN  6
#define CS_PIN   10  // 外设的片选引脚

// 配置SPI总线参数
spi_bus_config_t buscfg = {
    .mosi_io_num = MOSI_PIN,
    .miso_io_num = MISO_PIN,
    .sclk_io_num = CLK_PIN,
    .quadwp_io_num = -1,  // 未使用
    .quadhd_io_num = -1,  // 未使用
    .max_transfer_sz = 4094, // 最大传输大小
};

​2. 初始化SPI总线

调用 spi_bus_initialize 初始化SPI主机：

这个函数用于初始化SPI总线，配置主机模式，设置相关的GPIO引脚，分配DMA资源，设置时钟频率等。可能还会涉及中断的配置，或者检查引脚是否冲突。

// 初始化SPI2_HOST（ESP32-C3可用SPI2_HOST）
esp_err_t ret = spi_bus_initialize(SPI2_HOST, &buscfg, SPI_DMA_CH_AUTO);
if (ret != ESP_OK) {
    // 错误处理（如打印日志）
}

​3. 配置并添加SPI设备

设置设备参数并添加到总线：

spi_device_interface_config_t devcfg = {
    .mode = 0,                 // SPI模式（0-3，根据外设要求）
    .clock_speed_hz = 10 * 1000 * 1000, // 时钟频率（10MHz）
    .spics_io_num = CS_PIN,    // 片选引脚
    .queue_size = 7,           // 传输队列大小
    .flags = SPI_DEVICE_NO_DUMMY, // 可选标志（如无dummy位）
};

spi_device_handle_t spi;
ret = spi_bus_add_device(SPI2_HOST, &devcfg, &spi);
if (ret != ESP_OK) {
    // 错误处理
}

​4. 执行SPI数据传输

构造事务结构体并发送数据：

// 定义发送和接收缓冲区
uint8_t tx_data[4] = {0x01, 0x02, 0x03, 0x04};
uint8_t rx_data[4] = {0};

spi_transaction_t t = {
    .length = 8 * 4,           // 数据位数（4字节×8位）
    .tx_buffer = tx_data,
    .rx_buffer = rx_data,
};

// 阻塞式传输
ret = spi_device_transmit(spi, &t);
if (ret != ESP_OK) {
    // 错误处理
}

​5. 清理资源

释放SPI设备和总线：

spi_bus_remove_device(spi);    // 移除设备
spi_bus_free(SPI2_HOST);       // 释放总线资源

​核心函数列表

• ​总线初始化与释放：
  • spi_bus_initialize()：初始化SPI总线。
  • spi_bus_free()：释放总线资源。
• ​设备管理：
  • spi_bus_add_device()：添加设备到总线。
  • spi_bus_remove_device()：移除设备。
• ​数据传输：
  • spi_device_transmit()：同步传输数据。
  • spi_device_queue_trans() 和 spi_device_get_trans_result()：异步传输（需队列管理）。

​关键注意事项

• ​SPI模式：需与外设的CPOL和CPHA设置一致。
• ​GPIO分配：确保引脚无冲突，且支持SPI功能。
• ​时钟频率：不超过外设支持的最大频率。
• ​DMA配置：使用SPI_DMA_CH_AUTO自动选择通道。
• ​错误处理：检查所有API调用的返回值。

通过以上步骤和函数，即可在ESP32-C3上实现SPI通信。具体参数需根据外设芯片手册调整。

说明:

关键步骤1：

在ESP-IDF中，使用SPI2_HOST时，通常无需通过 idf.py menuconfig 进行额外配置。

如果SPI传输数据量极大（如大块DMA传输），可能需要调整 ​DMA缓冲区大小： 进入 menuconfig → Component config → Driver configurations → SPI configuration → SPI master DMA Max Buffer Size。 增大此值可支持更大的单次传输（默认4094字节）。

在第二步中,在ESP32-C3中调用 spi_bus_initialize(SPI2_HOST, &buscfg, SPI_DMA_CH_AUTO) 初始化SPI总线时，其底层操作可分为以下

​1. 硬件SPI控制器配置

• ​选择SPI主机：ESP32-C3有两个SPI控制器（SPI1_HOST和SPI2_HOST），此处选择SPI2_HOST（通常用于通用SPI通信）。
• ​时钟源设置：默认使用APB总线时钟（通常为80MHz），后续设备使用时可以分频。
• ​DMA通道分配：通过SPI_DMA_CH_AUTO自动选择可用DMA通道，用于高效传输数据块。

​2. GPIO引脚复用

• ​引脚功能重映射：将mosi_io_num、miso_io_num、sclk_io_num等配置的物理GPIO引脚连接到SPI控制器的信号线。
• ​冲突检查：确保这些GPIO未被其他功能（如UART、I2C）占用。

​3. SPI总线全局参数配置

• ​信号极性设置：根据后续设备的SPI模式（CPOL/CPHA）动态调整，但此时仅初始化默认状态。
• ​位序配置：默认MSB（高位先传），除非在buscfg中指定flags修改为LSB。
• ​最大传输长度：根据max_transfer_sz设置单次DMA传输的最大字节数（默认4094字节）。

​4. DMA引擎初始化

• ​缓冲区分配：为DMA传输分配内存缓冲区，用于临时存储SPI数据。
• ​中断注册：注册DMA传输完成的中断服务程序（ISR），但用户无需直接处理。

​5. 资源互斥锁创建

• ​总线锁初始化：防止多个设备或任务同时访问SPI总线造成冲突。
• ​线程安全机制：确保后续的spi_device_transmit()等函数可安全调用。

​6. 错误检查与返回

• ​参数合法性校验：检查buscfg中引脚是否有效、DMA通道是否可用等。
• ​返回状态码：若成功返回ESP_OK，否则返回错误码（如ESP_ERR_INVALID_ARG）。

​典型错误原因

若初始化失败（ret != ESP_OK），可能原因包括：

1. ​GPIO冲突：配置的MOSI/MISO/CLK引脚已被其他外设占用。
2. ​DMA资源不足：系统内其他组件（如I2S、SDMMC）已占用所有DMA通道。
3. ​无效主机号：ESP32-C3仅支持SPI1_HOST（保留用于Flash）和SPI2_HOST。
4. ​内存不足：无法为DMA缓冲区分配内存。

​初始化后的总线状态

1. PI控制器：处于空闲状态，未产生任何时钟信号。
2. ​GPIO电平：MOSI和CLK引脚默认为低电平，MISO由外设控制。
3. ​后续操作：需通过spi_bus_add_device()添加具体设备并设置通信参数（如SPI模式、时钟分频）。

​调试建议

若初始化失败，可通过以下方式定位问题：

if (ret == ESP_ERR_INVALID_ARG) {
    ESP_LOGE("SPI", "无效参数（如引脚号错误）");
} else if (ret == ESP_ERR_NOT_FOUND) {
    ESP_LOGE("SPI", "无可用DMA通道");
} else if (ret == ESP_ERR_NO_MEM) {
    ESP_LOGE("SPI", "内存不足");
}

通过上述步骤，spi_bus_initialize()为SPI总线提供了硬件底层支持，但尚未与外设通信。实际数据传输需在添加设备后通过spi_device_transmit()实现。

关键步骤2：

当调用 spi_bus_add_device(SPI2_HOST, &devcfg, &spi) 时，函数内部会执行以下操作：

(1) 配置设备参数

根据传入的 spi_device_interface_config_t 结构体（devcfg）设置设备属性：

• ​SPI模式​（.mode）：CPOL（时钟极性）和CPHA（时钟相位）。
• ​时钟频率​（.clock_speed_hz）：通过分频器将总线时钟（如80MHz）分频为设备所需频率。
• ​片选引脚​（.spics_io_num）：指定该设备的CS引脚。
• ​传输队列大小​（.queue_size）：异步传输时的队列容量。
• ​特殊标志​（.flags）：如SPI_DEVICE_HALFDUPLEX（半双工模式）、SPI_DEVICE_NO_DUMMY（无虚位传输）等。

(2) 分配设备句柄

为设备分配一个 spi_device_handle_t 句柄（即代码中的spi变量），后续通过此句柄操作设备（如调用spi_device_transmit()）。

(3) 计算时钟分频值

根据 .clock_speed_hz 计算SPI控制器的分频系数，使实际时钟频率尽可能接近用户设定的值（例如10MHz）。

(4) 注册设备到总线

将设备添加到总线的设备链表中，确保多个设备可以共享同一个SPI控制器。 初始化设备的CS引脚为GPIO输出模式，并默认设置为高电平（非激活状态）。 通过spi_bus_add_device()添加的设备是 逻辑实体，绑定到总线上，通过CS引脚区分。

(5) 配置DMA（如果启用）​

如果使用DMA（通过spi_bus_initialize()的dma_chan参数指定），会为设备分配DMA通道缓冲区。

(6) 返回状态

返回ESP_OK表示成功，否则返回错误码（如引脚冲突、内存不足等）。

总线与设备的关系

• ​物理总线：如SPI2_HOST是硬件资源，负责底层信号生成和传输。
• ​逻辑设备：通过spi_bus_add_device()添加的设备是逻辑实体，绑定到总线上，通过CS引脚区分。
• ​多设备共存：同一总线可以添加多个设备，例如：

// 添加设备1（CS引脚为GPIO10）
spi_bus_add_device(SPI2_HOST, &devcfg1, &spi_dev1);
// 添加设备2（CS引脚为GPIO11）
spi_bus_add_device(SPI2_HOST, &devcfg2, &spi_dev2);

关键步骤3：

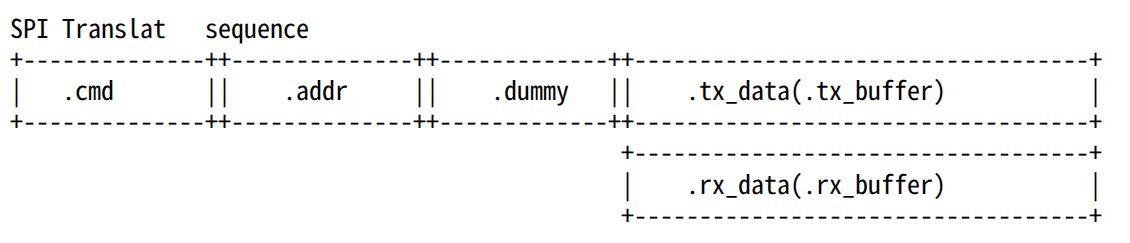

通过 spi_device_transmit() 函数进行数据传输，该函数会根据设备句柄（spi_device_handle_t）和传输参数（spi_transaction_t）执行以下操作：

uint8_t tx_data[4] = {0x01, 0x02, 0x03, 0x04};  // 发送数据
uint8_t rx_data[4] = {0};                       // 接收数据缓冲区

spi_transaction_t t = {
    .length = 8 * 4,       // 传输总位数（4字节 × 8位 = 32位）
    .rxlength = 8 * 2,   // 实际接收数据位数（2字节）
    .tx_buffer = tx_data,  // 发送数据指针
    .rx_buffer = rx_data,  // 接收数据指针（数据将存储在此处）
};

// 执行阻塞式传输
ret = spi_device_transmit(spi, &t);
if (ret != ESP_OK) {
    // 错误处理
}

//获取接收到的数据
ESP_LOGI("SPI", "Received data: 0x%02X 0x%02X 0x%02X 0x%02X",
         rx_data[0], rx_data[1], rx_data[2], rx_data[3]);

如果接收数据小于等于 32 字节，可以直接使用 rx_data 字段（无需动态分配缓冲区）：

spi_transaction_t t = {
    .length = 8 * 4,
    .tx_buffer = tx_data,
    .flags = SPI_TRANS_USE_RXDATA, // 启用内置rx_data
};

// 传输完成后，数据在 t.rx_data 中
ESP_LOGI("SPI", "Received: 0x%02X", t.rx_data[0]);

SPI模式说明

SPI模式由 ​时钟极性（CPOL, Clock Polarity）​​ 和 ​时钟相位（CPHA, Clock Phase）​​ 的组合定义，共有4种模式（0-3）。以下是每个模式的具体含义及对应的时序特征：

​SPI模式定义

模式	CPOL	CPHA	描述
0	0	0	时钟空闲时为低电平，数据在上升沿采样。
1	0	1	时钟空闲时为低电平，数据在下降沿采样。
2	1	0	时钟空闲时为高电平，数据在下降沿采样。
3	1	1	时钟空闲时为高电平，数据在上升沿采样。

​SPI模式时序特征

模式	时钟空闲	数据采样
0	低电平	上升沿
1	低电平	下降沿
2	高电平	下降沿
3	高电平	上升沿

常见外设模式示例

外设类型	典型模式
SD卡	0
多数SPI Flash	0 或 3
BME280温湿度传感器	0 或 3
MAX31855热电偶模块	1
ST7735 LCD屏	3
