温湿度传感器变送器
一.简介
特点
- 安装简便
- 使用方便
- PCB进行了三防处理
- 测量精准
- 免维护
- 自定义协议
- 多功能变送器
- 线的长度:
可以指定长度 - 通信协议:
私有协议,可以依据要求定制协议 - 通信接口: 485接口
二.工作参数
- 工作电压: 3.6-12V
- 工作电流: 5mA
- 测量温度范围:-20°C~80°C
- 分辨率: 0.1℃
- 精度:<0.5%
- 测量湿度范围:10%~100%
- 分辨率: 0.1%RH
- 精度: < 3% RH
- 测量的气压范围:50~110kPa
- 分辨率:0.1kPa
- 精度:±1%
三.物理接口

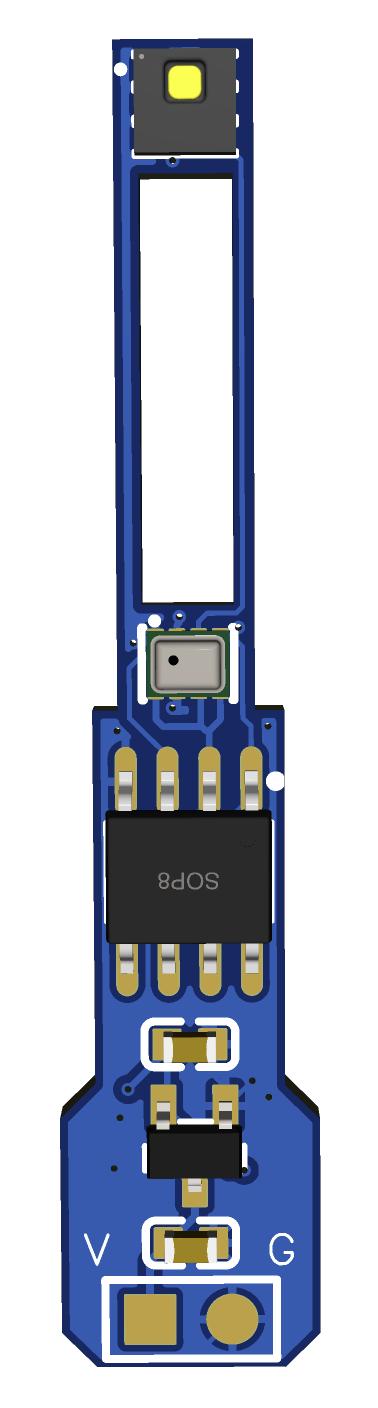

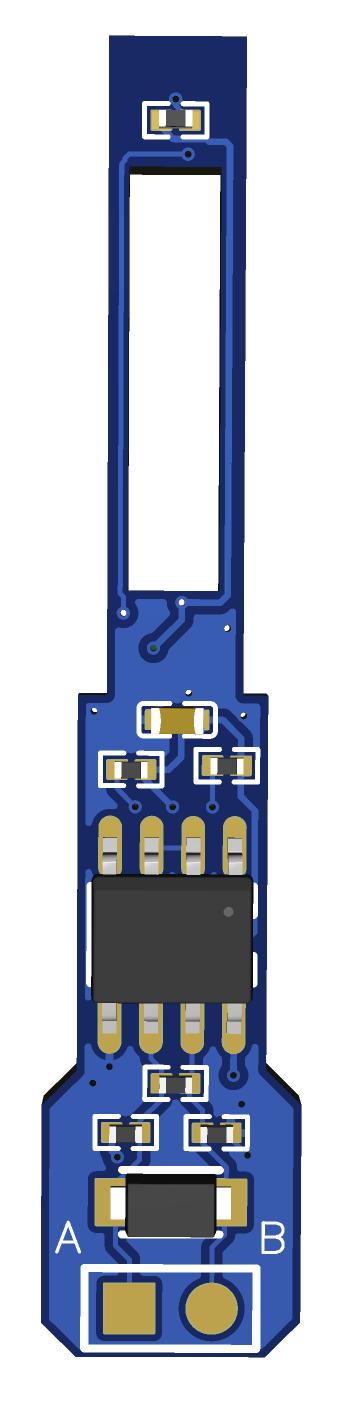

1.PCB接口的说明
| 正面 | 反面 |
|---|---|
 |  |
| VCC/GND | 485-A/485-B |

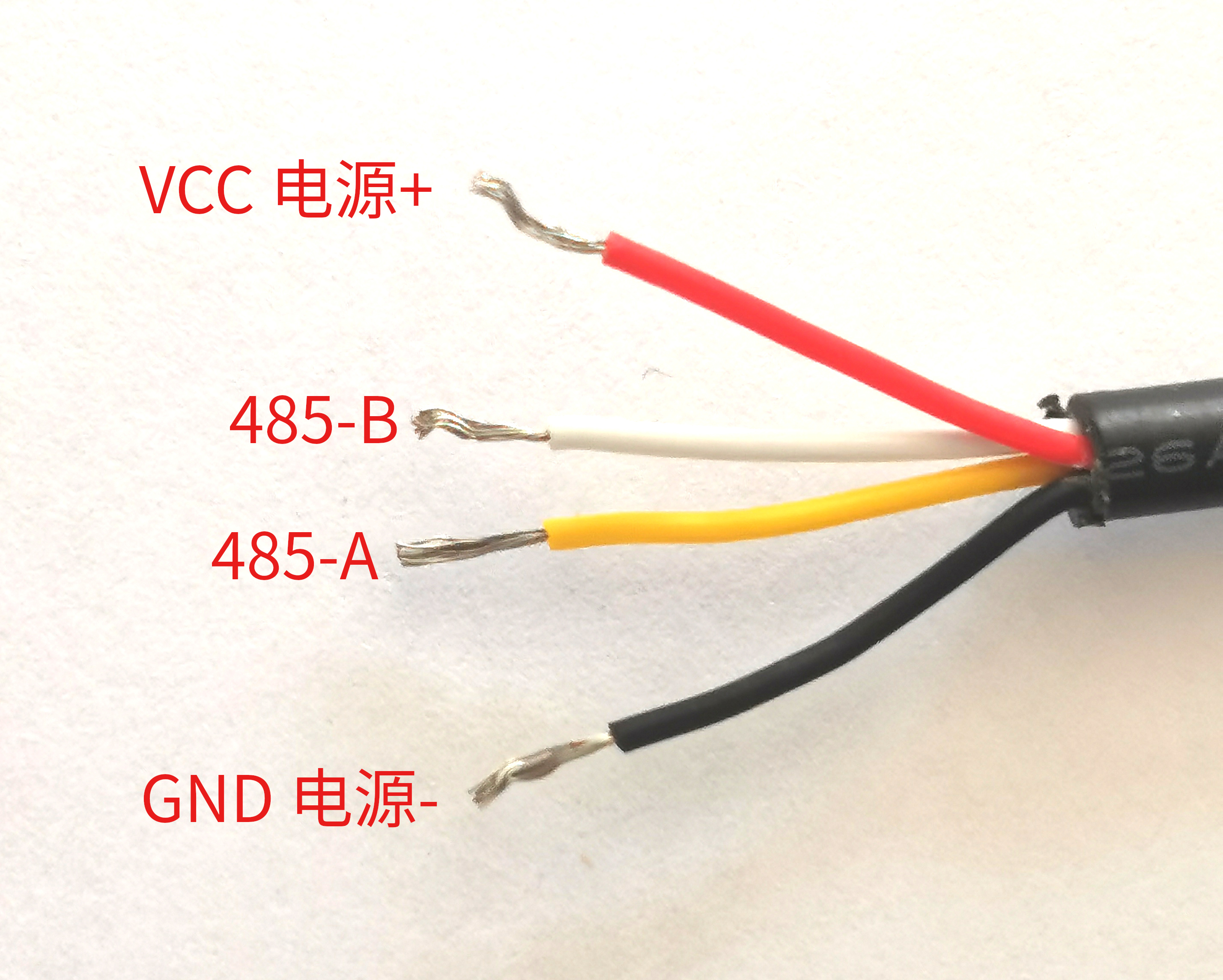

2.外接连线的接口说明
介绍外接的485接口的各个线的含义.
- 红色: VCC
- 黑色: GND
- 黄色: 485-A
- 白色: 485-B
四.自定义协议说明
本变送器使用了自定义的协议,采用json格式作为数据包的数据格式。清晰明了.
1. 读取传感器数据
- 读取命令: "Query "+ "传感器地址"
- 示例: "Query 1"
- 返回数据:
json
{
{ "Addr": 1, "Temp": 27.38, "Humi": 43.98, "Pressure": 969}
}2. 读取传感器地址
- 读取命令: "Address"
- 返回数据: "current address: 1"
- 说明: 其中1为传感器地址
3. 设置传感器地址
- 设置命令: "Address "+ "传感器地址"
- 返回数据: "set address: 1"
- 说明: 其中1为传感器地址,
重启后,新的地址生效
4. 读取传感器波特率
- 读取命令: "Baud"
- 返回数据: "current Baud: 9600"
- 说明: 其中9600为波特率
5. 设置传感器波特率
- 设置命令: "Baud "+ "波特率"
- 返回数据: "set Baud: 9600"
- 说明: 其中9600为波特率,
重启后,新的波特率生效

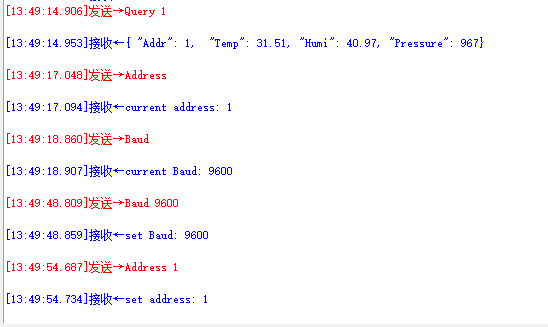

6. 演示图片
